机床特性
磨削应用

其它磨削应用

360时时彩 www.txxlhb.cn

应用360时时彩一：

注射器针头电解成形磨削

应用360时时彩二：

圆盘类零件的台阶平面磨削

机床：高精度平面成形电解磨床PE 630

加工信息：

工件状态

材料:   SUS 304

磨量: 0.2~0.3mm /每次



机床

高精度平面成形磨床PF520

特殊附件

高精度旋转转台 TNR-200J/U

材质

S50C

砂轮转速

2000 r.p.m.

砂轮

WA　#60　φ240　砂轮宽25㎜

转台转速

70 r.p.m

工件尺寸

上层外径108㎜　下层外径150㎜　内径50㎜　厚28㎜



磨削后结果：

• 电解 + 砂轮自动成形 + 缓进给磨削

• 每次进给量 0.2~0.3mm

• 100% 符合行业标准

• 表面无毛刺，不需要再抛光

• 适合大批量生产



加 工 结果

平面度（上层）

0.0001

平面度（下层）

0.0001

平行度（上层与下层）

0.0001

台阶尺寸(5点测量）

17.9996～18.0001



工件照片：

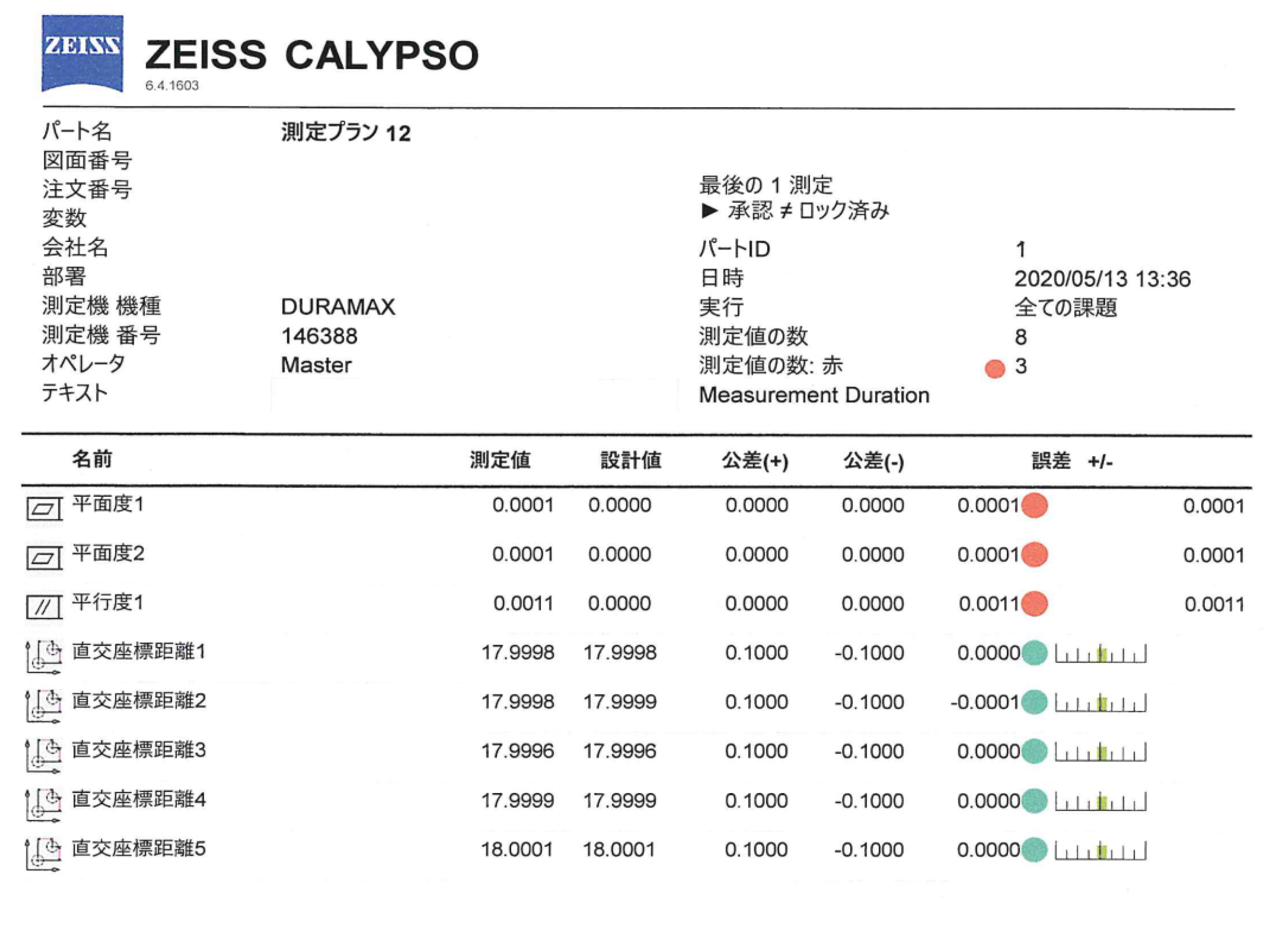

检测报告：
